Round Echafodaj aparèy chofaj koube machin
Apèsi sou pwodwi a
LaRound Echafodaj aparèy chofaj koube machin yo itilize pou pliye tib chofaj elektrik nan yon fòm semi-sikilè. Li se sitou itilize pou koube tib chofaj elektrik, tankou tib chofaj elektrik kettles '. Li adopte kontwòl sikwi PLC ak operasyon manyen ekran, ak fòme vit ak estabilite segondè.
Karakteristik kle
1. Kontwòl HMI: Entwisyon moun-Entèfas machin (HMI) pou operasyon fasil ak pratik.
2. Opsyon pwezante: Round Tubular Heater Bending Machine a kapab inilateral oswa santre pwezante pou kondisyon versatile koube.
3. Vitès koube reglabl: vitès koube a ka ajiste atravè kontwòl frekans, sa ki pèmèt kondisyon pwosesis optimal.
4. Siveyans ang: Siveyans done ang tan reyèl -an asire presizyon nan ang koube.
5. PLC I/O Siveyans: Siveyans konplè sou entrées ak pwodiksyon machin nan pou amelyore kontwòl ak dyagnostik.
PwodwiParamèt
| Non Pwodiksyon | Round Echafodaj aparèy chofaj koube machin |
|
Pwovizyon pou pouvwa |
Twa{0}}faz 220V\\50Hz\\0.15kW |
|
Sous gaz |
0.5 ~ 0.8MPa (Si gen twòp vapè dlo nan sous lè a, yo ta dwe ajoute yon aparèy filtre dlo) |
|
Longè Tib aplikab |
200-1000mm |
| Pwosesis dyamèt tib chofaj elektrik la | Ø11mm (koube mouri ak koube wou ka ranplase selon dyamèt tiyo ak fòm) |
|
Efikasite |
600-1000pcs / 1 èdtan |
|
Dyamèt |
1460 × 1150 × 1320mm |
|
Pwa |
200kg |
Avantaj pwodwi yo
1. Round Tubular Heater Bending Machine a fasil pou opere epi kenbe. Operatè a tou senpleman mete eleman chofaj la sou mouri a epi li kòmanse machin nan otomatikman ranpli koube a. Antretyen regilye enplike nan ajoute lwil oliv lubrifyan nan BEARINGS yo ak mwazi.
2. Machin sa a gen yon kapasite pwodiksyon segondè, siyifikativman diminye tan ki nesesè pou koube manyèl nan eleman chofaj. An mwayèn, chak koube pran sèlman 3-4 segonn, ak yon kapasite pwodiksyon de 7200 tib chofaj chak 8 èdtan.
3. Otomatik koube asire ang koube ki konsistan, kidonk amelyore pèfòmans ak bon jan kalite tib chofaj la.
4. Sa a Round Tubular Heater Bending Machine se yon aparèy semi -otomatik ak efikasite pwodiksyon segondè. Konpare ak machin koube totalman otomatik, pri envestisman ekipman an pi ba.
Enstriksyon Operasyon (Pati Ajisteman Mekanik)
Apre vire sou pouvwa a ak mete paramèt pwodiksyon yo vle sou ekran an manyen, li lè yo ajiste konpozan yo mekanik nan Round Tubular Heater Bending Machine.
1. Premye etap: ajiste Hopper mobil la selon longè ki nesesè nan tib chofaj la.
①Metòd ajisteman an se: souke volan an ajisteman pou deplase Hopper mobil nan pozisyon ki apwopriye a, se konsa ke tib chofaj elektrik la gen yon seri mobil 2-3mm nan Hopper la.

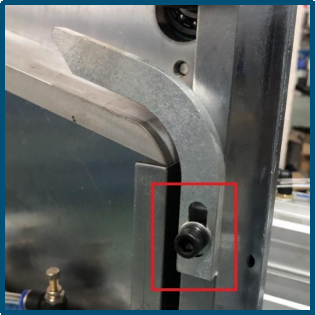

② Apre yo fin ajiste Hopper a nan pozisyon ki apwopriye a, plak mobil lan ka fèmen pa sere vis yo nan bwat wouj la nan figi ki anba a.
2. Dezyèm kote ki ka ajiste se Hopper a blanking, ki ka afekte pozisyon tib chofaj elektrik la lè li vide nan chuck la.
① Ajiste pozisyon wou manje a pou tib chofaj elektrik yo nan Hopper a ka antre nan mandrin nan yon fason ki kòrèk. (Premyèman dekole vis yo fikse epi divize yo respire dapre longè a)
② Plak gid la ka ajiste selon dyamèt tib chofaj elektrik la. Pi gwo dyamèt tib chofaj elektrik la, mouvman anlè plak gid la ka fè tib chofaj elektrik la antre san pwoblèm (anjeneral, yon espas 1-2mm rezève ant plak gid la ak tib chofaj elektrik la).
3. Twazyèm eleman reglabl se mekanis nan santre.
① Pou asire longè pliye ki konsistan, yo dwe ajiste mekanis santral la. Hopper a andedan tib la desann tou dwat desann, dirèkteman nan mekanis nan santre. Ajiste mekanis santre a prensipalman enplike ajiste distans goch-dwa baton santre a. Apre silenn lan pwolonje ak baton an santre kontakte tou de bout nan tib chofaj la, fè aliman sant tib chofaj la ak sant tib la koube mouri.
② Metòd Ajisteman: dekole vis ki sekirize baton santre an, apresa ajiste li pi devan ak dèyè. Yon fwa yo jwenn pozisyon an vle a, sere boulon vis yo an sekirite.
5. Senkyèm eleman reglabl se premye mekanis koube.
Mekanis sa a responsab pou koube tib chofaj kole nan fòm inisyal li. Sa a se prensipalman kondwi pa yon silenn, ki pwolonje wou a koube, ki pèmèt li peze tib la chofaj nan fòm.
6. Sizyèm eleman reglabl la se dezyèm mekanis koube.
Mekanis sa a responsab pou koube tib chofaj la nan yon dezyèm fòm apre li fin koube nan premye fòm li. Sa a se prensipalman kondwi pa yon silenn, ki pwolonje wou a koube, ki pèmèt li peze tib la chofaj nan yon nouvo fòm.
7. Setyèm eleman reglabl la se twazyèm mekanis koube.
Sa a se mekanis nan koube twazyèm, ki fè koube final la nan tib chofaj la. Li prensipalman kondwi pa yon silenn, ki pwolonje blòk presyon an, peze baton an gid tib chofaj nan fòm.
8. Wityèm eleman reglabl la se nwayo a.
Gwosè nwayo a depann de fòm tib aparèy chofaj la. Ou ka ranplase oswa ajiste pozisyon nwayo a ki baze sou fòm tib aparèy chofaj la. Pou ajiste, dekole vis ki an sekirite li, ajiste li nan pozisyon ou vle a, ak Lè sa a, sere boulon li.
Poukisa Chwazi US
Davinci gen yon chèn endistriyèl konplè soti nan R&D ak konsepsyon nan pwosesis eleman debaz ak asanble, asire ke pèfòmans nan ak lavi nan chak sèl -kolòn chofaj tib ranpli machin ak lòt ti ekipman pwodiksyon aparèy nan kay la sòti nan estanda kontwòl strik entèn yo.
Kontakte nou
Enterese nan amelyore kapasite pwodiksyon eleman chofaj ou a? Kontakte ekip lavant nou an pou plis enfòmasyon oswa pou fè yon lòd.
WhatsApp: +8618029293151
Imèl: sales1@vincienergy.com
Jenny Yao
Nou pran angajman pou ba ou pi bon solisyon pou bezwen fabrikasyon ou yo.
